Najkrótsza wersja montażu kamery wygląda tak
- Jeśli kamera ma działać tylko podczas jazdy, najprościej zasilić ją z gniazda 12 V lub z adaptera USB, który obniża napięcie do wymaganego poziomu.
- Jeśli ma nagrywać na postoju, potrzebny jest hardwire kit z trzema przewodami: ACC, BATT i GND.
- ACC podpina się do bezpiecznika z prądem tylko po zapłonie, BATT do stałego plusa, a GND do gołej, niepomalowanej śruby masowej.
- Warto sprawdzić bezpieczniki miernikiem, bo opis na pokrywie nie zawsze wystarcza.
- Przewód prowadzę podsufitką i słupkiem A, ale nigdy nie wciskam go w sposób, który mógłby przeszkadzać kurtynie powietrznej.
- Tryb parkingowy ma sens tylko wtedy, gdy zestaw ma odcięcie niskiego napięcia akumulatora.
Jak odczytać przewody i złącza, zanim cokolwiek podepniesz

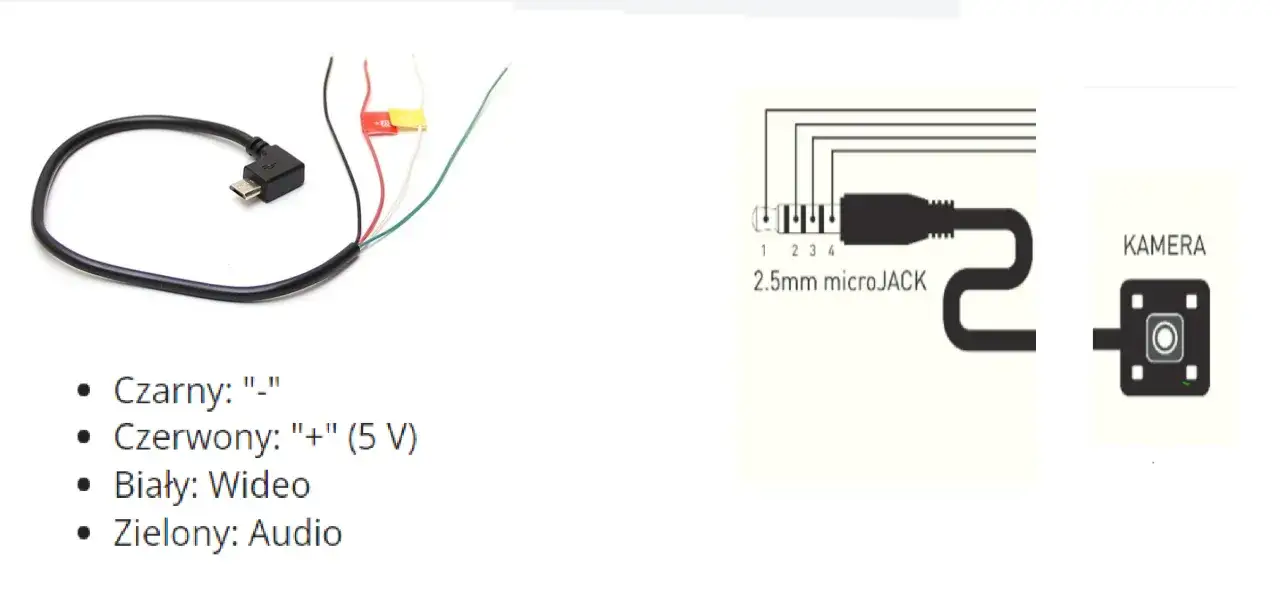

Ja zawsze zaczynam od sprawdzenia, jak kamera jest zasilana. W nowszych modelach najczęściej spotkasz wtyk USB-C, ale starsze urządzenia nadal korzystają z micro USB albo mini USB. Jeśli instalacja idzie z hardwire kitu, ważniejsze od samego gniazda jest to, co oznaczają przewody: ACC uruchamia kamerę po zapłonie, BATT daje stałe zasilanie, a GND to masa.
| Element | Funkcja | Gdzie się go podłącza | Co sprawdzam w praktyce |
|---|---|---|---|
| ACC | Zasilanie po zapłonie | Bezpiecznik aktywny tylko po przekręceniu zapłonu | Miernik pokazuje 0 V przy wyłączonym zapłonie i napięcie po uruchomieniu auta |
| BATT | Stałe zasilanie | Bezpiecznik z napięciem obecnym cały czas | Napięcie jest dostępne niezależnie od stanu stacyjki |
| GND | Masa | Goła, niepomalowana śruba lub punkt na karoserii | Połączenie jest pewne, czyste i bez lakieru pod spodem |
W kablach i przejściówkach nie patrzę wyłącznie na kolor. Liczy się opis, bo różni producenci potrafią oznaczać zestawy trochę inaczej, a czasem w komplecie jest już mały bezpiecznik ochronny dla samej kamery. Kiedy znam funkcję każdego przewodu, mogę zdecydować, czy wystarczy prosty montaż, czy lepiej zrobić stałe podłączenie pod skrzynką bezpieczników.
Który sposób podłączenia wybrać do swojego auta
W praktyce są trzy sensowne drogi i każda ma inny poziom wygody. Do auta używanego codziennie, ale bez potrzeby trybu parkingowego, zwykle wystarcza gniazdo 12 V. Jeśli chcesz monitorować samochód po zamknięciu, lepszy będzie hardwire kit. Adapter OBD bywa wygodny, ale traktuję go jako rozwiązanie zależne od konkretnego modelu auta i konkretnej kamery, a nie mój pierwszy wybór do stałego montażu.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Gniazdo 12 V | Gdy kamera ma działać tylko w trakcie jazdy | Najszybszy montaż, brak ingerencji w instalację auta | Zwykle brak parking mode i bardziej widoczny kabel |
| Hardwire do bezpieczników | Gdy ma działać także po zgaszeniu silnika | Najbardziej uniwersalny układ, czysty efekt i tryb parkingowy | Wymaga sprawdzenia bezpieczników i większej ostrożności |
| OBD | Gdy chcesz uniknąć grzebania w skrzynce i masz zgodny adapter | Łatwy dostęp i montaż bez rozbierania większej części wnętrza | Zależy od auta i adaptera, nie zawsze jest najlepszy do stałej pracy |
Najprostsza zasada jest taka: im więcej kamera ma robić po zgaszeniu silnika, tym bardziej potrzebujesz stałego zasilania i ochrony akumulatora. Od tego zależy nie tylko sposób montażu, ale też to, czy instalacja będzie bezproblemowa po kilku tygodniach użytkowania.
Najprostszy montaż z gniazda 12 V
To wariant, który wybieram, gdy liczy się szybkość, a nie pełna integracja z autem. Wkładasz zasilacz do gniazda zapalniczki, prowadzisz kabel pod podsufitką i schodzisz nim do konsoli środkowej albo schowka. Jeśli kamera ma własny zasilacz 12/24 V na 5 V, niczego nie tniesz i niczego nie lutujesz. Z mojego punktu widzenia to dobry start dla osób, które montują wideorejestrator pierwszy raz.
- Zamocuj kamerę za lusterkiem wstecznym, tak by nie zasłaniała pola widzenia.
- Wprowadź kabel pod podsufitkę i poprowadź go do słupka A.
- Zejdź z przewodem do gniazda 12 V lub USB, zależnie od zestawu.
- Zabezpiecz nadmiar kabla opaską albo schowaj go w przestrzeni za plastikiem.
Ten układ ma jednak jedną istotną wadę: nie każda instalacja z gniazda 12 V daje tryb parkingowy. W części aut prąd znika po zamknięciu auta albo po wyjęciu kluczyka, więc kamera po prostu gaśnie. Jeśli zależy Ci na nagrywaniu na postoju, przechodzę wtedy do stałego podłączenia.
Stałe podłączenie do skrzynki bezpieczników
To najbardziej uniwersalny schemat dla osób, które chcą, żeby kamera działała również po zgaszeniu silnika. Podstawowy układ jest prosty: ACC trafia do bezpiecznika, który ma napięcie tylko po zapłonie, BATT do bezpiecznika ze stałym plusem, a GND do czystej, niepomalowanej śruby masowej na karoserii. W wielu zestawach stosuje się adapter typu fuse tap, czyli wkładkę pozwalającą wpiąć kamerę bez cięcia fabrycznej wiązki.
| Co sprawdzam | Oczekiwany wynik | Wniosek |
|---|---|---|
| Bezpiecznik ACC | 0 V przy wyłączonym zapłonie, napięcie po uruchomieniu auta | To dobry punkt po zapłonie |
| Bezpiecznik BATT | Napięcie obecne cały czas | To odpowiedni stały plus |
| Punkt masowy | Styk z gołym metalem, bez lakieru i korozji | Masa jest pewna i stabilna |
Najczęściej szukam skrzynki bezpieczników w kabinie: pod kierownicą, za schowkiem pasażera albo przy lewym boku deski. W wielu autach sprzedawanych w Polsce właśnie tam najłatwiej dojść do obwodów ACC i BATT. W praktyce sprawdzam bezpieczniki miernikiem lub lampką testową. Opisy typu ACC, IGN, Radio, Audio, Power Outlet, Dome, Clock czy Memory pomagają, ale nie zamykam się wyłącznie na etykiecie. Liczy się realne napięcie w danym slocie.
Jeśli fuse tap nie siedzi właściwie, czasem trzeba go obrócić o 180 stopni, żeby zachować poprawny kierunek zasilania i ochronę obwodu. Do trybu parkingowego ustawiam też próg odcięcia napięcia. W praktyce spotyka się wartości w okolicy 11,0–12,2 V dla instalacji 12 V, ale ja wolę wybierać próg ostrożny, zwłaszcza jeśli auto robi krótkie trasy i akumulator nie ma kiedy się w pełni doładować. To drobiazg, który decyduje o tym, czy kamera będzie pomocna, czy po prostu zacznie drażnić.
Kiedy całość jest już wpięta, sprawdzam działanie na postoju i po uruchomieniu silnika. Jeśli kamera nie przełącza się zgodnie z logiką zapłonu, wracam do identyfikacji bezpieczników, zamiast zakładać, że problem leży w samej kamerze.
Jak poprowadzić przewody we wnętrzu, żeby niczego nie uszkodzić
To etap, na którym najłatwiej popsuć nawet dobrze dobrany montaż. Ja prowadzę kabel podsufitką, dalej przy słupku A i dopiero potem w dół, zawsze zostawiając zapas długości przy samej kamerze. Plastikowe narzędzie do podważania tapicerki robi tu większą różnicę niż siła palców, bo pozwala wsunąć przewód bez śladów i bez luzowania klipsów na chybił trafił.
- Nie prowadzę przewodu na wprost przez strefę działania kurtyny powietrznej.
- Nie upycham kabla pod elementami, które pracują przy otwieraniu drzwi lub klapy bagażnika.
- Nie zostawiam pętli w okolicy pedałów, dźwigni zmiany biegów ani kolumny kierownicy.
- Nie zasłaniam pola widzenia kamerą ani przewodem zwisającym przy lusterku.
Przeczytaj również: Jak usunąć plamy z tapicerki samochodowej - Jak uniknąć zacieków?
Druga kamera w zestawie dwukanałowym
Jeśli system ma moduł tylny, kabel biegnie zwykle górą auta, pod podsufitką, aż do słupka C lub przelotki klapy. W hatchbacku i kombi zwracam szczególną uwagę na miejsce, w którym wiązka pracuje przy każdym otwarciu klapy. Tam przewód nie może być napięty, bo po kilku tygodniach zaczyna się przecierać albo przerywać. W sedanie montaż bywa prostszy, ale nadal trzeba zostawić zapas przy przejściu do tylnej szyby.
To właśnie etap prowadzenia kabli decyduje, czy instalacja wygląda jak fabryczna, czy jak prowizorka. Kiedy przewód jest już schowany i zabezpieczony, zostaje mi tylko dopilnować kilku częstych błędów, które potrafią zrujnować nawet poprawny elektrycznie montaż.Najczęstsze błędy, które widzę przy takim montażu
Najbardziej problematyczne są wcale nie skomplikowane pomyłki, tylko rzeczy pozornie drobne. Część osób wpina oba przewody hardwire kitu do jednego bezpiecznika, część bierze masę z lakierowanego elementu, a inni wybierają obwód zasilający układ bezpieczeństwa lub coś, co nie powinno być obciążane dodatkowym odbiornikiem. To nie jest miejsce na zgadywanie.
- Wpinanie ACC i BATT do jednego obwodu zamiast do dwóch różnych źródeł.
- Brak sprawdzenia miernikiem, czy bezpiecznik jest rzeczywiście po zapłonie albo stały.
- Mocowanie masy do miejsca pokrytego farbą, korozją albo brudem.
- Prowadzenie kabla w pobliżu ruchomych elementów albo poduszek powietrznych.
- Brak odcięcia niskiego napięcia przy trybie parkingowym.
- Ignorowanie typu złącza kamery i wciskanie niepasującej przejściówki na siłę.
Jeśli po poprawnym podłączeniu kamera nadal zachowuje się dziwnie, nie zaczynam od wymiany sprzętu. Najpierw sprawdzam napięcie, masę i poprawność wpięcia adaptera bezpiecznikowego, bo właśnie tam najczęściej leży problem. Po odfiltrowaniu tych błędów zostaje już tylko finalna kontrola całego zestawu.
Co sprawdzam przed pierwszym uruchomieniem
Przed zamknięciem wszystkich plastików robię szybki test funkcjonalny. Kamera ma się włączyć po zapłonie, ma przejść w tryb postojowy po zgaszeniu silnika, a przewód nie może ocierać o elementy, które się ruszają lub grzeją. Jeśli system ma nagrywać także po postoju, zostawiam go na kilka minut i obserwuję, czy nie pojawia się ostrzeżenie o niskim napięciu albo zbyt szybkie wyłączenie.
- Sprawdzam, czy obraz obejmuje drogę, a nie połowę deski rozdzielczej.
- Upewniam się, że karta pamięci jest sformatowana i gotowa do pracy.
- Patrzę, czy dioda i komunikaty kamery zgadzają się z faktycznym stanem zapłonu.
- Testuję, czy kabel nie przeszkadza w użyciu lusterka, osłony przeciwsłonecznej ani schowków.
Jeżeli wszystko działa zgodnie z planem, zamykam montaż dopiero wtedy. Taka końcowa kontrola zajmuje kilka minut, a oszczędza później godziny szukania usterki, która wcale nie musiała wynikać z samej kamery. Właśnie dlatego wolę prosty, ale sprawdzony układ niż efektowną instalację bez testu.
