Sprawdzenie napięcia w instalacji 12 V to jedna z najprostszych czynności diagnostycznych w aucie, ale tylko wtedy, gdy mierzy się je we właściwy sposób. Pokażę, jak sprawdzić napięcie 12v miernikiem, jak odczytać wynik bez zgadywania i kiedy liczba na wyświetlaczu mówi o stanie akumulatora, a kiedy o problemie z ładowaniem albo połączeniami.
Najważniejsze rzeczy, które warto wiedzieć przed pomiarem
- Do pomiaru ustawiasz napięcie stałe DC, a nie prąd ani opór.
- Czarną sondę wkładasz do COM, czerwoną do gniazda V/Ω.
- W instalacji samochodowej najczęściej wystarczy zakres 20 V DC albo automatyczny dobór zakresu.
- Sprawny, odpoczęty akumulator kwasowo-ołowiowy zwykle pokazuje około 12,6-12,8 V.
- Przy pracującym silniku napięcie ładowania najczęściej mieści się w okolicy 13,8-14,7 V.
- Jeśli miernik pokazuje wartość z minusem, sondy są po prostu zamienione miejscami.
Jak przygotować miernik i auto do bezpiecznego pomiaru
Zanim przyłożę sondy do akumulatora, zawsze sprawdzam trzy rzeczy: ustawienie miernika, stan przewodów i to, czy auto nie pracuje pod zbędnym obciążeniem. To drobiazgi, ale właśnie one najczęściej psują odczyt albo prowadzą do niepotrzebnych nerwów.

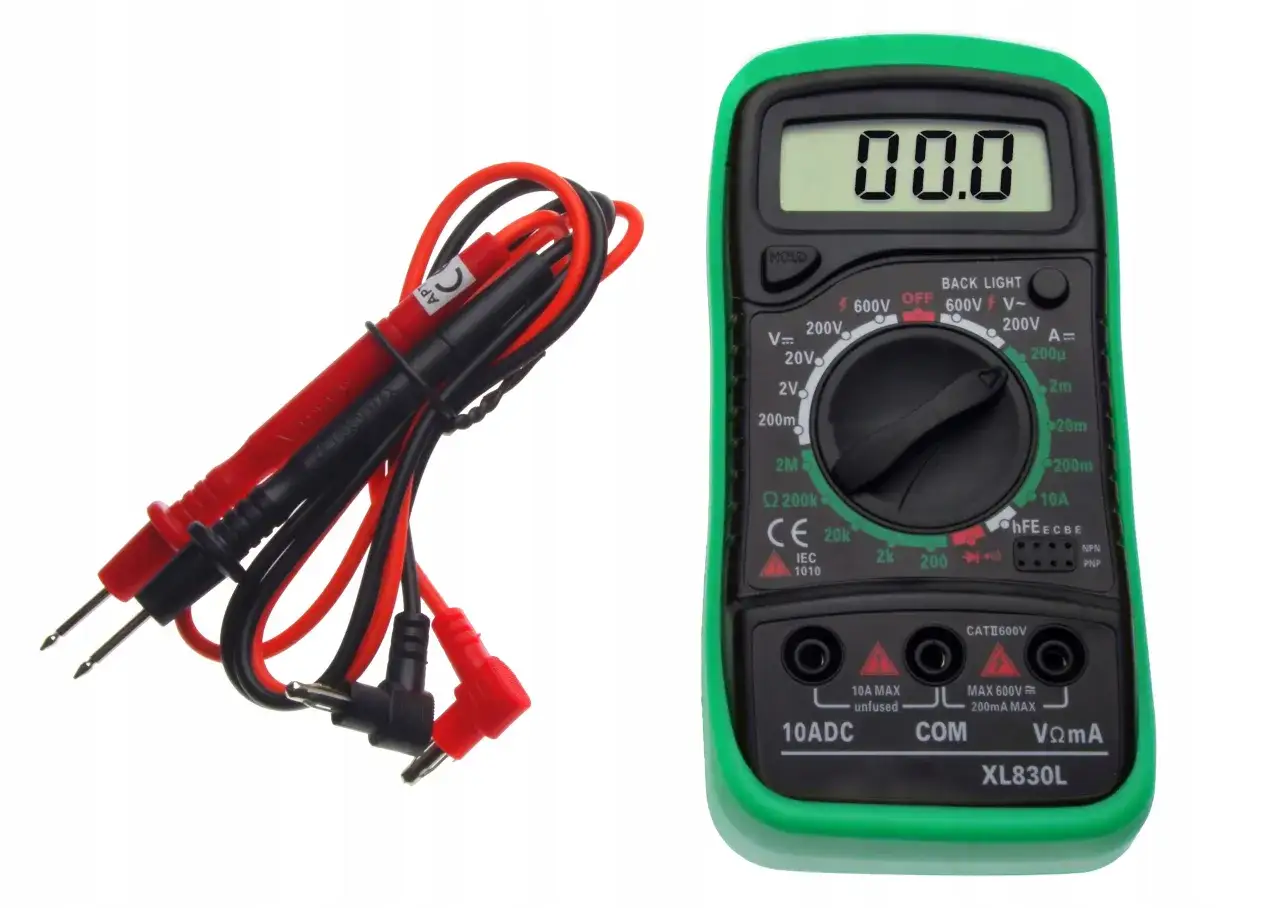

Na pokrętle wybieram pomiar DC V albo symbol napięcia stałego. Jeśli miernik nie ma automatycznego zakresu, ustawiam najbliższy wyższy próg niż spodziewane 12 V, najczęściej 20 V. Czerwoną sondę wkładam do gniazda V/Ω, a czarną do COM. Nie wkłada się przewodu do gniazda A lub mA, bo to są wejścia do pomiaru prądu i przy napięciu mogą narobić szkód.
Przed testem wyłączam światła, radio, nawiew i ładowarki. Jeżeli samochód właśnie jechał albo akumulator był niedawno ładowany prostownikiem, dobrze jest odczekać co najmniej kilkanaście minut, a przy dokładniejszej ocenie nawet dłużej. Chodzi o to, żeby zobaczyć możliwie spokojne napięcie spoczynkowe, a nie chwilowy efekt powierzchniowego naładowania.
Warto też obejrzeć klemy i zaciski. Zielony nalot, luźne połączenie albo brud na biegunach potrafią zafałszować wynik bardziej, niż wielu kierowców się spodziewa. Gdy wszystko jest przygotowane, można przejść do samego pomiaru.

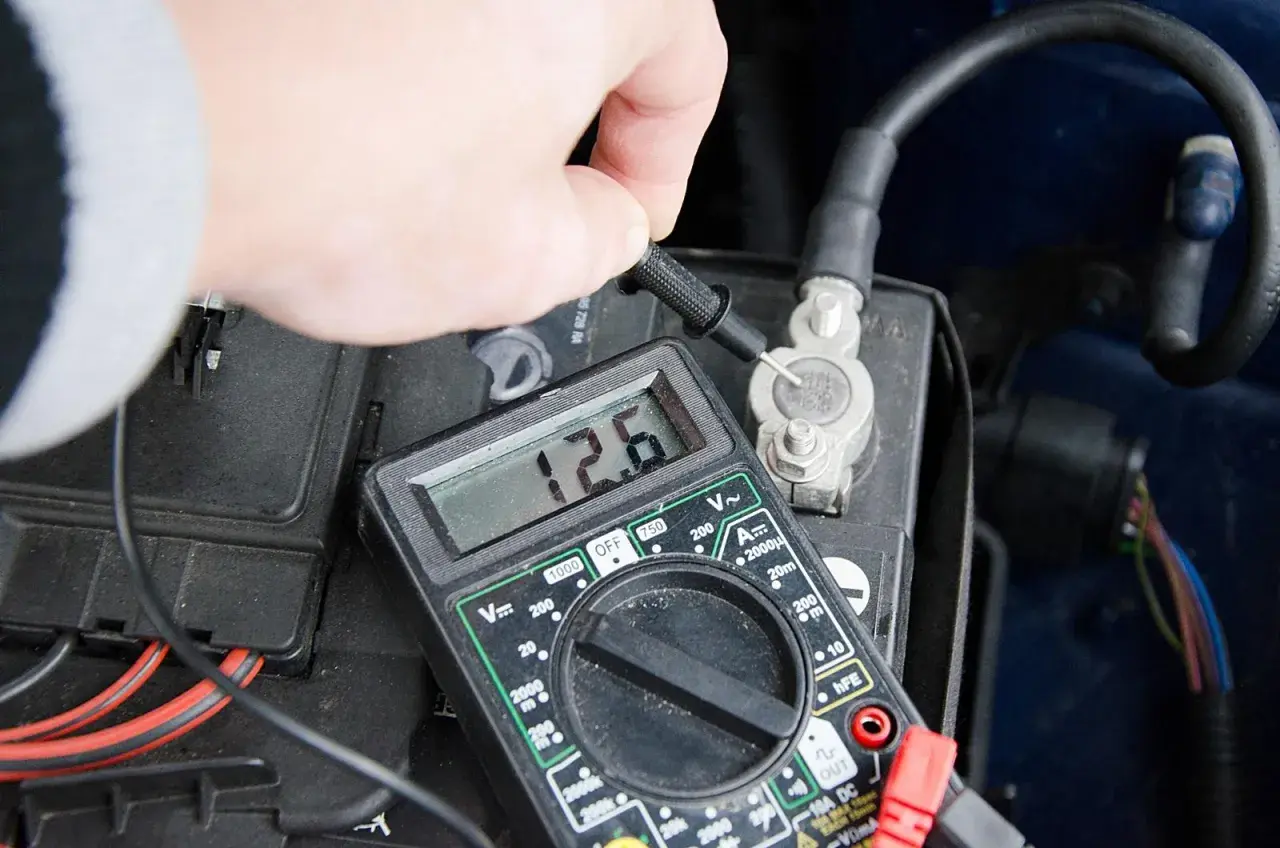

Jak wykonać pomiar napięcia 12 V krok po kroku
Sam odczyt jest prosty, ale warto trzymać się jednej kolejności. Wtedy wynik będzie powtarzalny, a nie przypadkowy.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Ustaw multimetr na pomiar napięcia stałego DC.
- Przyłóż czarną sondę do bieguna ujemnego, a czerwoną do dodatniego.
- Przytrzymaj końcówki stabilnie, ale bez mocnego dociskania.
- Odczytaj wartość po 1-2 sekundach, kiedy wskazanie się uspokoi.
Jeżeli miernik pokazuje liczbę z minusem, nie oznacza to awarii baterii. To po prostu znak, że sondy są odwrócone: czerwona trafiła na minus, a czarna na plus. W cyfrowym multimetrze taki wynik jest całkowicie normalny i łatwy do poprawienia.
Gdy chcę sprawdzić nie tylko sam akumulator, ale też punkt zasilania w aucie, mierzę napięcie na klemach, na zaciskach w skrzynce bezpieczników albo w gnieździe 12 V. Dzięki temu szybciej widać, czy problem dotyczy baterii, czy raczej przewodów i połączeń. Dopiero po takim pomiarze ma sens interpretacja wyniku.
Jak odczytać wynik i ocenić stan akumulatora
W instalacji 12 V najważniejsze jest nie samo to, że napięcie istnieje, ale ile dokładnie wynosi i w jakim momencie zostało zmierzone. Inaczej ocenia się akumulator po nocnym postoju, inaczej po odpaleniu auta, a jeszcze inaczej po włączeniu odbiorników.
| Odczyt spoczynkowy | Co to zwykle oznacza | Jak ja bym to interpretował |
|---|---|---|
| 12,6-12,8 V | Akumulator jest naładowany | To prawidłowy wynik dla sprawnej baterii kwasowo-ołowiowej po odpoczynku |
| 12,4-12,5 V | Stan średni, lekkie rozładowanie | Auto może jeszcze odpalić bez problemu, ale bateria nie jest w pełni naładowana |
| 12,2-12,3 V | Niski poziom naładowania | Warto doładować akumulator i obserwować, czy napięcie nie spada dalej |
| Poniżej 12,0 V | Głębokie rozładowanie albo problem z baterią | Tu nie ma co czekać, tylko sprawdzić ładowanie i stan akumulatora |
| Około 10,5 V lub mniej | Poważny problem pod obciążeniem lub uszkodzona cela | To już sygnał, że sam pomiar spoczynkowy nie wystarczy |
Te wartości są najbardziej użyteczne w klasycznych akumulatorach 12 V, zwłaszcza kwasowo-ołowiowych i AGM. W praktyce patrzę nie tylko na sam numer, ale też na to, czy napięcie trzyma się stabilnie po postoju. Jeśli po kilku godzinach lub po nocy spada wyraźnie poniżej 12,4 V, bateria zaczyna dawać sygnały ostrzegawcze.
Warto też pamiętać, że napięcie spoczynkowe nie pokazuje pełnej kondycji akumulatora. Bateria może mieć jeszcze przyzwoite 12,6 V, a mimo to słabo znosić rozruch, bo ma podwyższoną rezystancję wewnętrzną, czyli stawia większy opór podczas oddawania prądu. Dlatego po odczycie spoczynkowym przechodzę do kontroli ładowania przy pracującym silniku.
Jak sprawdzić napięcie przy pracującym silniku
Gdy silnik pracuje, mierzę nie tylko stan akumulatora, ale też to, czy alternator i regulator napięcia faktycznie go ładują. To ważniejsze, niż wielu kierowców sądzi, bo problem z ładowaniem potrafi wyglądać jak „słaby akumulator”, choć winny jest zupełnie inny element.
Na biegu jałowym, bez dużego obciążenia elektrycznego, zdrowy układ ładowania zwykle pokazuje około 13,8-14,7 V. Po włączeniu świateł, ogrzewania tylnej szyby i nawiewu napięcie może lekko spaść, ale nie powinno dramatycznie się załamywać. Jeśli trzyma się wyraźnie poniżej 13,5 V, sprawdzam pasek, alternator, połączenia masy i sam regulator napięcia.
| Warunek pomiaru | Typowy wynik | Co z tego wynika |
|---|---|---|
| Silnik zgaszony, po odpoczynku | 12,6-12,8 V | Akumulator jest w dobrej formie lub przynajmniej dobrze naładowany |
| Silnik pracuje na biegu jałowym | 13,8-14,7 V | Ładowanie działa prawidłowo |
| Silnik pracuje z odbiornikami | Zwykle nadal powyżej 13,5 V | Układ powinien utrzymać rozsądny zapas napięcia |
| Napięcie nie rośnie ponad 13 V | Za niskie ładowanie | Możliwy problem z alternatorem, paskiem albo sterowaniem ładowaniem |
W nowszych autach z inteligentnym ładowaniem napięcie bywa zmienne i chwilowo niższe lub wyższe niż w prostych układach starszego typu. Nie oznacza to od razu usterki. Ja patrzę wtedy na kontekst: obciążenie, temperaturę, stan akumulatora i to, czy napięcie wraca do sensownego poziomu po włączeniu odbiorników albo podczas jazdy. Jeśli ładowanie wypada słabo, problem nie musi leżeć w samej baterii.
Najczęstsze błędy, które psują odczyt
W większości przypadków problem nie polega na tym, że miernik jest „zły”, tylko na tym, że ktoś użył go w niewłaściwy sposób. Te błędy widzę najczęściej i każdy z nich potrafi zmylić diagnozę.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Ustawienie pomiaru AC zamiast DC | Odczyt będzie błędny albo bez sensu | Zawsze wybieraj napięcie stałe oznaczone symbolem DC |
| Wpięcie czerwonej sondy do gniazda A lub mA | Ryzyko uszkodzenia miernika i bezpiecznika | Do napięcia używaj wejścia V/Ω |
| Pomiar na włączonych odbiornikach | Napięcie wygląda na zaniżone | Do testu spoczynkowego wyłącz światła, radio i nawiew |
| Przyłożenie sond do brudnych lub zaśniedziałych klem | Odczyt bywa niestabilny | Oczyść styki i sprawdź pomiar bezpośrednio na biegunach |
| Wnioskowanie po jednym pomiarze tuż po ładowaniu | Wynik może być zawyżony | Odczekaj, aż bateria się ustabilizuje |
| Mierzenie tylko w gnieździe zapalniczki | Można przeoczyć spadek na połączeniach | Porównaj wynik z klemami akumulatora |
Najbardziej podstępny błąd to ocenianie akumulatora po jednym, szybkim odczycie bez kontekstu. Ja zawsze sprawdzam dwa momenty: napięcie spoczynkowe i napięcie przy pracującym silniku. Dopiero zestawienie tych liczb pokazuje, czy problem leży w akumulatorze, ładowaniu, czy w samej instalacji.
Co zrobić, gdy wynik nie pasuje do objawów auta
Jeżeli odczyt wygląda poprawnie, a samochód mimo to ciężko odpala, przygasają kontrolki albo elektryka zachowuje się dziwnie, nie kończę diagnozy na samym akumulatorze. Wtedy szukam spadków napięcia i słabych punktów po drodze.
- Porównuję napięcie bezpośrednio na klemach i na końcówkach przewodów.
- Sprawdzam masę nadwozia oraz połączenie masowe silnika.
- Mierzę napięcie w skrzynce bezpieczników lub w gnieździe 12 V, jeśli problem dotyczy konkretnego obwodu.
- Patrzę, czy po rozruchu napięcie nie spada gwałtownie poniżej bezpiecznego poziomu.
- Jeżeli bateria trzyma napięcie, ale szybko siada pod obciążeniem, rozważam test obciążeniowy.
To właśnie ten moment pokazuje różnicę między prostym pomiarem a sensowną diagnostyką. Sam multimetr nie oceni pojemności akumulatora w pełni, ale bardzo szybko wskaże, czy problem jest w zasilaniu, ładowaniu czy połączeniach. Jeśli wynik nadal nie tłumaczy objawów, warto zrobić test pod obciążeniem albo sprawdzić auto w warsztatowych warunkach.
Najpraktyczniejsza zasada jest prosta: najpierw mierz na postoju, potem przy pracującym silniku, a na końcu porównuj wynik z objawami auta. Taki schemat oszczędza czas i pozwala odróżnić zwykłe rozładowanie od realnej usterki instalacji 12 V.
